Области применения термокабеля ( линейный тепловой извещатель ) :
Вопрос-ответ
Правила выбора соответствующей номинальной рабочей температуры термокабеля для конкретной зоны те же самые что и для спринклеров и других тепловых детекторов.
Должны учитываться следующие факторы:
• Исходя из характеристик пожарной интенсивности конкретного топлива, каким температурным воздействиям будет подвергаться извещатель,?
Выбор номинальной рабочей температуры должен основываться на скорости срабатывания термокабеля в ожидаемых условиях пожара и на его устойчивости к воздействию высокой, но в пределах нормы, температуре окружающей среды. Например, термокабели предназначенные для работы при нормальной температуре окружающей среды, как правило, не могут устанавливаться на чердачных этажах таких зданий как универмаги или гаражи, крыши которых значительно нагреваются под воздействием солнечных лучей, а чердаки неравномерно проветриваются или негерметичны. Во многих географических районах температура воздуха летом в зоне такой крыши может подняться значительно выше 100°F (37.8°C). В очень жарком климате термокабели даже
со средней номинальной рабочей температурой будут слишком чувствительны для использования в плохо проветриваемых помещениях на чердачных этажах или под негерметичной металлической крышей. Поэтому же, использование термокабеля с нормальной рабочей температурой в бойлерных или помещениях с обогревателями, трубами парового отопления или теплотрассы, рядом с нагревательными установками и т.п., а также во всех других помещениях, где температуры воздуха под потолком выше 100°F (37.8°C) не являются фактором возникновения пожара или ненормальных условий, допускается только по разрешению полномочных органов.
Температура воздуха в зоне перед нагревателем и отверстием нагревательной установки или на пути движения потока теплого воздуха от этих приборов должна постоянно контролироваться. При определении места установки термокабеля в холодильниках необходимо учитывать, что зоны рядом с холодильным оборудованием также подвергаются воздействию высоких температур во время цикла размораживания.
Иногда можно прокладывать термокабель Protectowire вокруг таких «горячих зон», соблюдая пространственные ограничения.

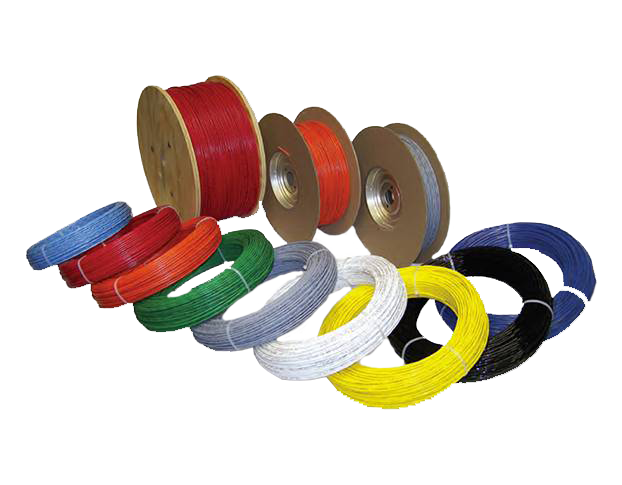

ОБОЛОЧКИ под каждый тип
Тип LSZH состоит из прочной наружной оболочки с низким содержанием дыма и галогена и предназначен для внутреннего коммерческого и промышленного применения. Особенности этой оболочки включают низкое поглощение влаги, устойчивость ко многим распространенным химическим веществам и превосходную гибкость при низких температурах.
Тип PLR -CR сконструирован с внутренними проводниками с низким сопротивлением, что позволяет увеличить длину зоны детектора на большинстве типов панелей пожарной сигнализации, включая адресные панели. Этот детектор с высокоэффективной фторполимерной внешней оболочкой специально разработан для использования в приложениях, где должны соблюдаться экстремальные условия окружающей среды и требования к продукту. Огнестойкая оболочка с низким содержанием дыма обеспечивает превосходную стойкость к истиранию и механические свойства в широком диапазоне применений. Обеспечивает превосходную химическую стойкость и стойкость к проникновению широкого спектра кислот, щелочей и органических растворителей, а также простых газов. Кроме того, оболочка демонстрирует очень небольшое изменение свойств при растяжении при воздействии солнечного света и погоды на открытом воздухе
Тип PLR-R состоит из оболочки из полипропиленового эластомера и предназначен для универсальной совместимости благодаря использованию специальных внутренних проводников с низким сопротивлением. Особенности этой куртки включают хорошую стойкость к истиранию, химическую стойкость и устойчивость к атмосферным воздействиям.
Тип EPC предназначен для внутреннего коммерческого и промышленного применения. Особенности этой оболочки включают низкое поглощение влаги, устойчивость ко многим распространенным химическим веществам и превосходную гибкость при низких температурах.
Тип XCR состоит из высокоэффективной фторполимерной оболочки и предназначен как для наружных условий, так и для суровых внутренних работ. Особенности этой оболочки с низким содержанием дыма включают в себя превосходную химическую стойкость, стойкость к истиранию, атмосферостойкость и характеристики при высоких температурах. XCR - единственный детектор, одобренный FM для работы в агрессивных средах.
Тип XLT состоит из внешней оболочки , специально подобранной для холодильных и морозильных камер . Особенности этой куртки включают низкое влагопоглощение и отличные эксплуатационные характеристики при экстремально низких температурах. Этот детектор прошел испытания UL и FM при температуре -60 ° F (-51 °C).

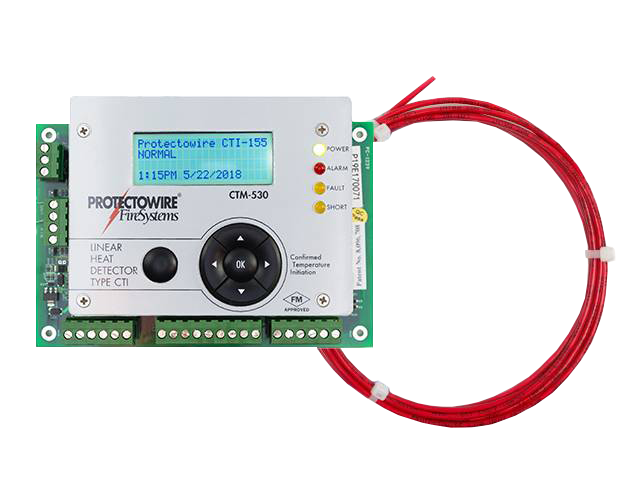

Как правило термокабель подключается к ППКП через интерфейсный модуль PIM – 120, PIM – 230, PIM - 530 с гальванической развязкой через реле с сухими контактами.
Обязательно подключение термокабеля через модуль при защите наружных установок, при защите кабельных лотков, при расстоянии между термокабелем и силовым и при большой длине термокабеля.
Если допускается подключение термокабеля к пожарному приемно-контрольному прибору, то необходимо его подключать последовательно через резистор, чтобы при срабатывание в начале термокабеля не воспринималось ППКП как короткое замыкание шлейфа, оконечный резистор шлейфа соответственно уменьшается на величину последовательно подключенного резистора. При этом допустимая длина термокабеля определяется так чтобы при срабатывании термокабеля в конце шлейфа снижение сопротивления шлейфа гарантировало формирование сигнала пожар исходя из порогов шлейфа прибора.
Таким образом в редких случаях, когда допускается подключение термокабеля к ППКП без интерфейсного модуля необходимо иметь информацию об электрических параметров шлейфа используемой версии ППКП.
Да. Protectowire предлагает две серии детекторов, способных поддерживать различные температуры активации в одной и той же цепи инициирующего устройства серии. Это позволяет одной зоне линейного теплового детектора Protectowire защищать несколько зон с разной температурой окружающей среды. Серия PHSC может поддерживать 135°F, 155°F, 190°F, 220°F, 280°F и 356°F при подключении к одной и той же схеме инициирующего устройства. Серия PLR может поддерживать подключение 155°F и 190°F к одной и той же схеме инициирующего устройства.
